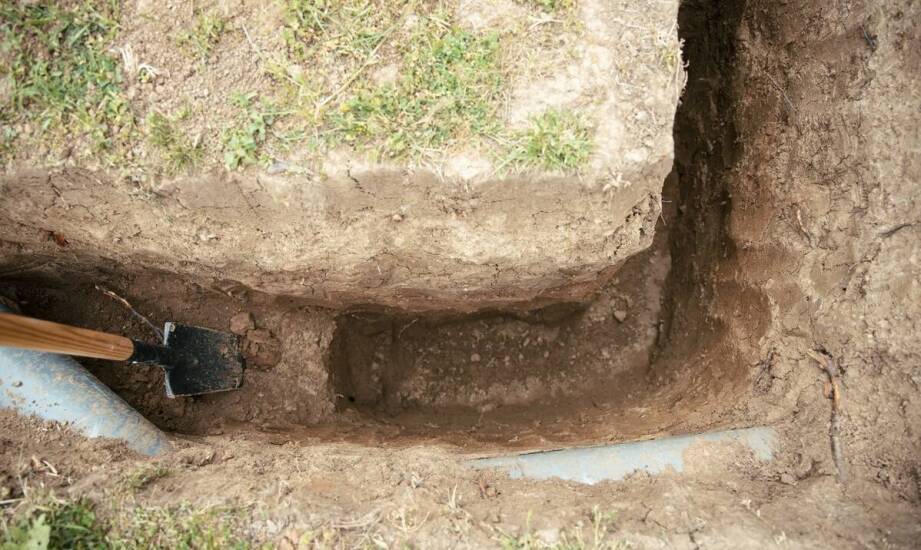

Jak powstaje projekt odwodnienia wykopu i jakie czynniki mają znaczenie

Dobry projekt odwodnienia wykopu powstaje od razu po rozpoznaniu gruntu i poziomu wód. Najpierw inżynier określa przepuszczalność i miąższość warstw, potem dobiera metodę: igłofiltry, studnie drenażowe, rowy lub pompy. Następnie wykonuje obliczenia hydrauliczne (wydajność, zasięg leja depresji, spadki), tworzy rysunki i specyfikację, a na końcu planuje montaż oraz monitoring. Kluczowe czynniki to: poziom wód gruntowych, przepuszczalność gruntu, głębokość i geometria wykopu, sąsiednia zabudowa oraz wymagania formalne i środowiskowe.

Przeczytaj również: Architektura dotyczy także wykończenia wnętrz

Co obejmuje rzetelny projekt odwodnienia wykopu

Projekt odwodnienia wykopu to komplet dokumentów, które zapewniają stabilność i bezpieczeństwo wykopu. Zawiera plan sytuacyjny z lokalizacją urządzeń odwodnieniowych, przekroje geologiczne i hydrogeologiczne, profil depresji zwierciadła wody, opis metody i etapowania robót, obliczenia hydrauliczne wraz z przyjętymi współczynnikami, a także specyfikację techniczną wykonania i odbioru robót (STWiOR).

Przeczytaj również: Partenon, czyli czysta matematyka

Dokumentacja musi być zsynchronizowana z projektem wykopu, zabezpieczeń skarp lub ścian szczelinowych oraz planem zasilania energią i odprowadzenia wód. Taka synchronizacja dokumentacji projektowej minimalizuje ryzyko kolizji na budowie i skraca czas realizacji.

Przeczytaj również: Australijski żaglowiec z betonu

Badania geotechniczne i rozpoznanie wód – fundament decyzji

Punktem wyjścia są badania geotechniczne: odwierty, sondowania (CPTu/DPL/DPM), próby laboratoryjne (granulacja, współczynnik filtracji k), a także monitoring piezometryczny. Ich wyniki pozwalają ustalić układ warstw, obecność słabonośnych iłów lub namułów, strefy soczewek piaszczystych oraz poziom i zmienność zwierciadła wód.

Poziom wód gruntowych i przepuszczalność gruntu determinują dobór metody. W piaskach średnich i grubych skuteczne są igłofiltry i studnie; w gruntach spoistych (iły, gliny) częściej stosuje się odwodnienia liniowe i odpompowywanie z miejscowych zbiorników, a nacisk kładzie się na uszczelnienia i etapowanie robót.

Dobór metody odwodnienia do warunków

Wybór technologii powinien odpowiadać parametrom gruntu, głębokości wykopu i harmonogramowi budowy. Najczęściej stosuje się:

• Igłofiltry – gęsta siatka filtrów podłączonych do kolektorów i pomp próżniowych; sprawdzają się w sandrach, piaskach, pospółkach, gdy wymagany jest kontrolowany lej depresji.
• Studnie drenarskie – pojedyncze lub wielostudniowe układy z pompami głębinowymi; skuteczne przy dużych dopływach i większych głębokościach.
• Rowy drenażowe – ekonomiczne przy płytkich wykopach; wymagają miejsca i kontrolowanego spadku do odbiornika.
• Pompy zatapialne – do lokalnych zastoisk i wody opadowej; uzupełnienie systemu podstawowego.

Obliczenia hydrauliczne – jak wyznacza się wydajność i zasięg

Projektant przyjmuje model przepływu (warstwa swobodna lub naporowa), parametry filtracji (k) i zasilania, a następnie oblicza niezbędną wydajność Q, promień wpływu i spadki hydrauliczne. Uwzględnia również warunki brzegowe: odległość od cieków, nieprzepuszczalne podłoże, wpływ przesłon pionowych oraz zakłócenia powodowane przez fundamenty i sieci.

W praktyce porównuje się warianty pomp i układów rurociągów, sprawdza straty na armaturze i dobiera rezerwy mocy. Weryfikacja warunków kawitacyjnych i stabilności dna zapobiega przebiciu hydraulicznemu i podparciu dennemu.

Bezpieczeństwo wykopu i wpływ na otoczenie

Prawidłowe odwodnienie redukuje ciśnienie hydrostatyczne, ogranicza uplastycznienie gruntu i osiadania. Projekt musi przewidywać monitoring poziomu wód (piezometry), przemieszczeń (inklinometry, repery) oraz kontrolę jakości wód odprowadzanych. W strefach zwartej zabudowy minimalizuje się zasięg depresji, by nie wywołać osiadań sąsiednich fundamentów.

W razie potrzeby stosuje się uszczelnienia czasowe (ścianki szczelne, jet grouting), etapowanie wykopu, rampy przeciwfiltracyjne i automatyczną regulację pracy pomp. Bezpieczeństwo wykopu to efekt połączenia właściwej metody, rzetelnych obliczeń i bieżącego nadzoru.

Etapy realizacji i organizacja robót odwodnieniowych

Realizacja zwykle przebiega w trzech krokach: przygotowanie terenu, montaż, monitoring. Na starcie porządkuje się zlewnię, wyznacza strefy robót, zabezpiecza brzegi i przygotowuje zasilanie. Montaż obejmuje rozwierty pod igłofiltry lub wiercenie studni, instalację kolektorów, armatury i pomp oraz wykonanie rurociągów tłocznych do odbiornika.

Po uruchomieniu systemu prowadzi się próby wydajności i testy szczelności, kalibrację nastaw oraz ciągły odczyt piezometrów. Etapy realizacji odwodnienia wpisuje się w harmonogram wykopu, aby utrzymać wymaganą depresję do czasu wykonania fundamentów i izolacji.

Wymogi formalne i środowiskowe

Gdy planowane jest odprowadzanie wód do kanalizacji lub odbiorników, konieczne mogą być decyzje administracyjne (np. pozwolenie wodnoprawne). W projekcie przewiduje się osadniki, separatory i ewentualne uzdatnianie, a także punkty kontrolne do monitoringu wód. W rejonach chronionych ogranicza się ilość i czas zrzutu oraz prowadzi rejestr pracy pomp.

Przykłady doboru metody – krótkie scenariusze

Wykop 4 m w piaskach średnich z wysokim poziomem wód: układ igłofiltrowy w dwóch rzędach, pompa próżniowa 40–80 m³/h, depresja 1,5–2,0 m, stały monitoring piezometryczny.

Wykop 7 m w pospółkach z dopływem z cieku: 3–4 studnie drenarskie z pompami głębinowymi, rurociąg tłoczny do osadnika i separatora, kontrola wpływu na sąsiednie fundamenty.

Wykop 2,5 m w glinach: rowy opaskowe i punktowe odpompowanie, nacisk na uszczelnienie skarp, krótkotrwałe utrzymanie zwierciadła poniżej dna wykopu po opadach.

Jak wybrać wykonawcę i przyspieszyć start robót

Weryfikuj doświadczenie w podobnych warunkach gruntowych, zakres dokumentacji (plan, przekroje, obliczenia, STWiOR), dostępność sprzętu oraz gotowość do prowadzenia monitoringu. Poproś o wariantowanie rozwiązań i harmonogram mobilizacji. W miarę możliwości zleć jednemu podmiotowi badania, projekt i wykonawstwo – skraca to ścieżkę decyzyjną i ułatwia synchronizację dokumentacji projektowej.

Jeśli potrzebujesz wsparcia lokalnie, sprawdź projekt odwodnienia wykopu w Warszawie – kompleksowe podejście od rozpoznania po monitoring.

Krytyczne czynniki sukcesu – podsumowanie praktyczne

• Rzetelne badania gruntowo-wodne i właściwe parametry wejściowe (k, miąższość, poziom wód).
• Dopasowanie metody odwodnienia do geologii, głębokości i harmonogramu robót.
• Dokładne obliczenia hydrauliczne i rezerwy wydajności pomp.
• Kompletna dokumentacja projektowa odwodnienia oraz koordynacja międzybranżowa.
• Stały monitoring depresji i wpływu na otoczenie, szybka reakcja na zmiany.
